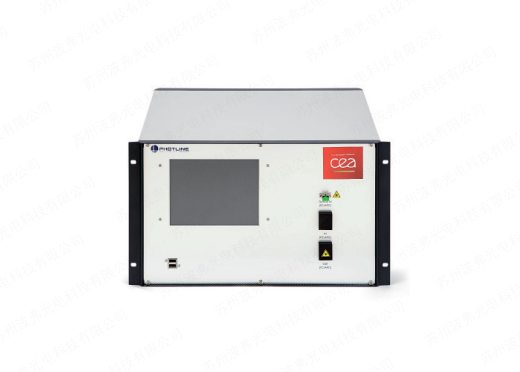

ModBox-DER是一臺專門設計用于測量1000nm波段高對比度ns光脈沖的動態消光比（DER）的設備。它測量的消光比高達50 dB，脈沖短至5 ns，適用于從單次觸發操作到10 kHz重復頻率。
ModBox-DER使用法國核機構（French Nuclear Agency technology）為監測兆焦耳激光而開發的技術。它主要應用于超強激光設備。
ModBox-DER是一臺專門設計用于測量1000nm波段高對比度ns光脈沖的動態消光比（DER）的設備。它測量的消光比高達50 dB，脈沖短至5 ns，適用于從單次觸發操作到10 kHz重復頻率。
ModBox-DER使用法國核機構（French Nuclear Agency technology）為監測兆焦耳激光而開發的技術。它主要應用于超強激光設備。
要表征的高對比度脈沖分為兩部分：一部分被一個因子強烈衰減，該因子通常是DER的期望值；對于第二部分，使用高消光調制器取回大部分脈沖，只留下基底。然后用相同的高帶寬高靈敏度光電探測器測量這兩個部分，只需要幾dB的動態范圍。這種測量原理的主要優點是“自校準”。
光脈沖的峰值功率和噪聲功率由相同的高帶寬和高靈敏度光電探測器測量。更多信息，聯系蘇州波弗光電科技有限公司。
|

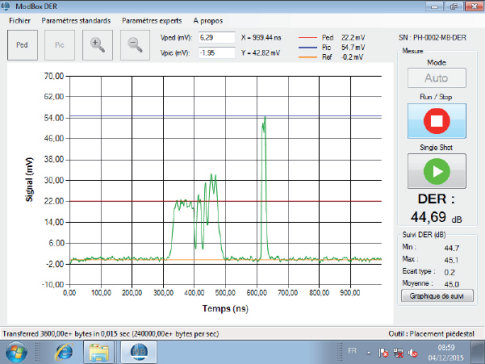

脈沖（Pulse & Pedastal）測試 |

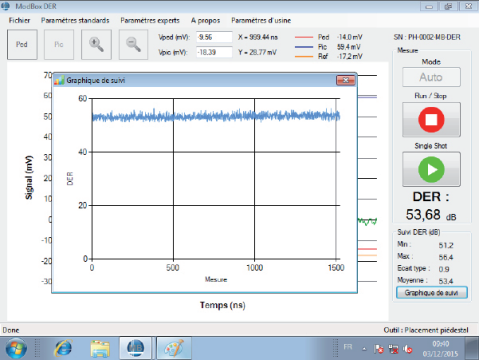

動態消光比（DER）監控 |
|
|
|
|
參數規格 |
最小值 |
典型值 |
最大值 |
單位 |
|
|
|
輸入信號 |
|
|
|
波長 |
1030 |
1053 |
1064 |
nm |
|
信號類型 |
|
光脈沖 |
|
- |
|
脈寬 |
5 |
- |
25 |
ns |
|
脈沖重復率 |
單脈沖 |
- |
10 |
kHz |
|
脈沖幅值 |
70 |
- |
450 |
mW |
|
|
|
光學參數 |
|
|
|
DER |
|
自動測試 |
|
- |
|
|
10 |
50 |
55 |
dB |
|
DER監控 |
- |
1week |
- |
- |
|
分辨率 |
- |
0.6 |
- |
ns |
|
測試窗口 |
500n |
- |
2m |
s |
|
脈沖采集率 |
- |
0.5 |
- |
Hz |
接口、尺寸和合規性：
|
接口 |
|
|||
|
參數規格 |
符號 |
最小值 |
最大值 |
單位 |
|
連接&端口 |
標準USB2.0鼠標，鍵盤，USB；以太網口（遠程控制） |
|||
|
操作系統 |
Windows 7 |
|||
|
顯示器 |
8.1英寸觸摸屏 |
|||
產品選型：
|
ModBox-DER-XXnm-YY-ZZ |
||
|
DER= |
動態消光比/ Dynamic Extinction Ratio |
|
|
XXnm= |
1030nm，1053nm，1064nm |
|
|
YY = |
光輸入連接器 |
FA=FC/APC；FC=FC/UPC；SC=SC/UPC；SA=SC/APC |
|
ZZ = |
光輸出連接器 |
FA=FC/APC；FC=FC/UPC；SC=SC/UPC；SA=SC/APC |
