偏振消光比測試計(BPCUBE-ER100)

BP_CUBE-ER100是一種基于旋轉偏振片的偏振消光比測試計，可用于光纖產品和自由空間光檢測。BP_CUBE-ER100的消光比測量動態范圍高達52dB，角度分辨率為0.03°，工作波長為600nm~1600nm。由于其緊湊的外形尺寸和高達每秒50次的快速測量速度，易于集成到保偏光纖自動對準系統中。



產品特點
· 工作波長可覆蓋600~1600nm（波長范圍廣，可以實現目前市場上630nm、850nm、1064nm、1310/1550nm四臺消光比測試儀功能）
· 測量速度可高達50次/秒
· 緊湊型尺寸、易集成
· 可擴展到多通道器件的測量
· 輸入適配器可換
· 輸入端可安裝外置16mm籠式光學調節系統來擴展測量功能
· 最大可測消光比高達52dB
· 易于集成到自動對準系統中
典型應用
· 保偏光纖環和保偏光纖相關組件的消光比測量
· 保偏光纖消光比測量
· 用于光源的保偏尾纖自動對軸
· 用于無源器件的保偏尾纖自動對軸
· 輸入/輸出保偏光纖連接器的角度對準
· PIC和光纖陣列消光比測量
· 消偏器的特性測量
· 可集成到光纖尾纖封裝系統中
相關文件
產品介紹

BP_CUBE-ER100是一種基于旋轉偏振片的偏振消光比測試計，可用于光纖產品和自由空間光檢測。BPCUBE-ER100的消光比測量動態范圍高達52dB，角度分辨率為0.03°，工作波長為600nm~1600nm。由于其緊湊的外形尺寸和高達每秒50次的快速測量速度，易于集成到保偏光纖自動對準系統中。


BP_CUBE-ER100有一個用于遠程控制的全速USB 2.0端口，一個用于不同CUBE系列模塊間互聯的UART端口，兩個用于保偏光纖自動對準系統閉環控制的模擬輸出，以及兩個用于測量和控制信號同步的通用TTL輸入/輸出。BPCUBE-ER100 可以作為主單元來控制偏振優化儀（BPCUBE-PM100），以便在不連接在線偏振器和保偏連接器的情況下，對保偏光纖環圈和組件進行快速、準確的消光比和角度測量。

BPCUBE-ER100默認輸入為FC適配器，同時有多種輸入匹配器供選擇，用來測量SC或LC連接器、保偏準直器、光纖陣列、PIC芯片、自由空間平行光束和自由空間點光源。多個CUBE-ER100模塊可以組合在一起測量多端口器件， 如保偏耦合器、保偏隔離器、鈮酸鋰調制器等。


產品型號及主要指標

規格參數

BP CUBE-ER100

工作波長范圍

600~1600nm

標準波長

630nm,850nm,980nm,1060nm,1310nm,1550nm

消光比范圍@1310或1550nm

0~52dB（輸入功率-5 ~10dBm @1550nm）
0~50dB（輸入功率-5 ~10dBm @1310nm）
0~40dB（輸入功率-20 ~-5dBm）
0~30dB（輸入功率-30 ~-20dBm）

消光比范圍@630，850，980或1060nm

0~40dB（輸入功率-5 ~10dBm）
0~35dB（輸入功率-15 ~5dBm）

輸入適配器

FC/LC/SC光纖適配器
平行光束適配器
自由空間成像鏡頭適配器

光功率范圍3

-60dBm ~10dBm @1310/1550nm

消光比分辨率

0.05dB

角度分辨率

0.028°

角度絕對精度

±1°

角度重復性

±0.06°

光功率測量精度

±0.5dB

光功率分辨率

0.02dB

測量速率

≤10次/s（正常模式）
≤50次/s（追蹤模式）

測量模式

連續模式，追蹤模式，手動模式

工作溫度

0~40℃


顯示器

2.42”128x64 OLED圖形顯示

電源適配器

直流15V/1A

通信接口

USB 2.0 、UART

GPIO

DB9包括兩個模擬輸出、兩個TTL輸入/輸出

設備尺寸

63.5mm x63.5mm x85mm

注意:
1. 此規格適用的環境溫度：23±5℃
2. 使用帶窄鍵FC/PC連接器
3. 功率范圍可擴展到-70dBm ~14dBm


典型應用

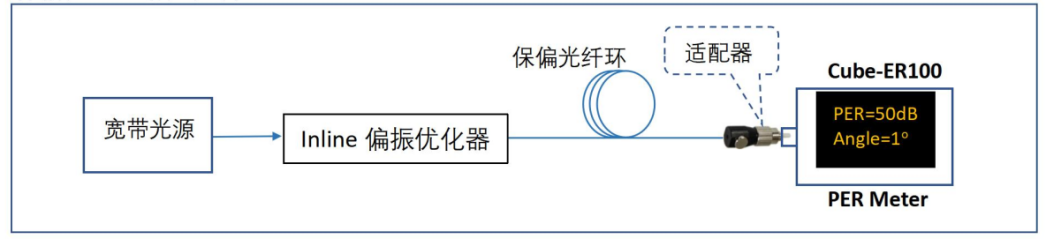

保偏光纖環消光比測量

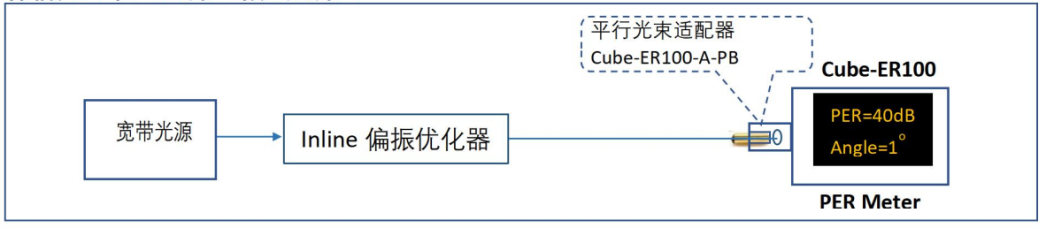

保偏光纖準直器測量消光比測量

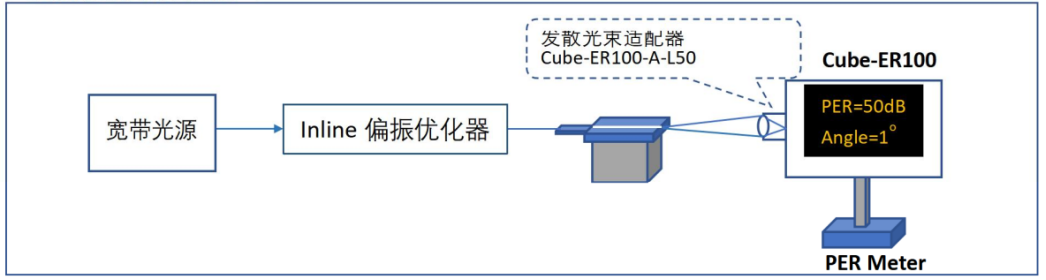

空間點光源消光比測量

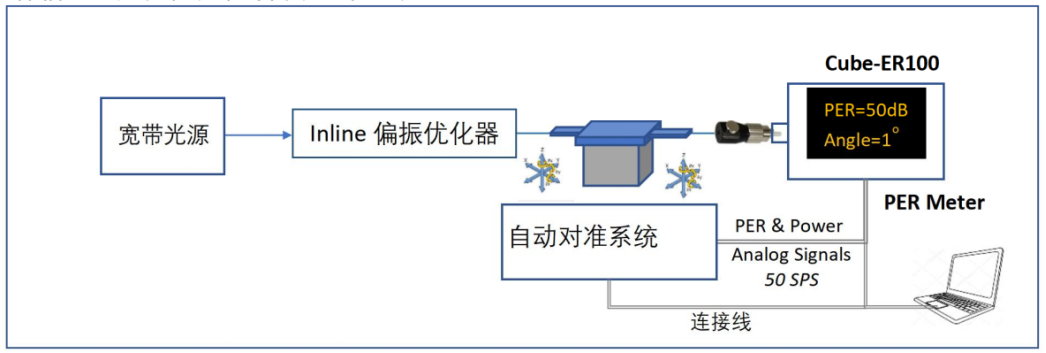

保偏器件角度和功率的自動對準系統

外形尺寸

訂購信息

偏振消光比測試儀

BP_CUBE-ER100-XX-X

                        空白: 標準模式

                            E: 擴展功率范圍：14dBm~-70dBm

                            S: 定制模式

                            連接器類型: FC，SC，LC


配件:

BP_CUBE-ER100-A-XXXX

XXXX：

PB: 平行光束適配器

10A: 高功率衰減器(10dB)

20A: 高功率衰減器(20dB)

L40: 點光源透鏡組件(f=40mm)

FA: 光纖陣列適配器
