ATHS-XX-R系列是一套完全集成的光學外差信號源，采用3u機架安裝配置。ATHS-XX-R系列基于可調諧波長激光(TWL)系統，可產生高達6太赫茲的光學外差信號。
ATHS-5-R ：50 MHz to 4 THz
ATHS-10-R：0.4 THz to 6 THz
ATHS-XX-R系列是一套完全集成的光學外差信號源，采用3u機架安裝配置。ATHS-XX-R系列基于可調諧波長激光(TWL)系統，可產生高達6太赫茲的光學外差信號。 光外差是由兩個放大光源的頻率拍頻產生的信號。 拍頻使光信號可以通過GHz和較慢的平方律檢測器（例如PD）檢測到，并在激光雷達、光譜學和其他高相位靈敏度應用中具有多種用途。ATHS-XX-R系列在大信號范圍內提供高精度和高穩定性的光外差信號。 集成的GUI軟件使用戶可以完全控制光外差信號。
功能結構圖
光學性能參數
|
Model |
ATHS-5-R |
ATHS-10-R |
|
外差信號頻率 |
50 MHz to 4 THz |
0.4 THz to 6 THz |
|
頻率精度 |
± 50 MHz |
|
|
微調頻率分辨率 |
10 MHz |
|
|
頻率穩定性 |
Short term: ± 2 MHz, 24-hr: ± 30 MHz |
|
|
輸出功率 |
1 W (30 dBm) max. |
|
|
載噪比(CNR) |
55 dBc typ. @ -15 dBm |
|
|
TWL相對強度噪聲 (RIN) |
-145 dB/Hz |
|
|
偏振消光比 |
20 dB min. |
|
|
尾纖類型 |
Panda 1550 PM Fiber |
|
|
更多參數規格、定制信息，聯系蘇州波弗光電科技有限公司相關銷售人員。 |
||
其他參數規格
|
電源 |
100 – 240 VAC |
|
光連接器 |
標準：FC/APC,，其他可定制 |
|
工作溫度 |
0℃ to +40℃ |
|
存儲溫度 |
-40℃ to +70℃ |
|
控制模式 |
CW Mode/Scan Mode |
|
通訊接口 |
RS-232 via USB 2.0, LabVIEW Software Interface |
|
產品尺寸 |
3U Rackmount: 19” (D) x 14”(L) x 5.25” (H) |
軟件界面：

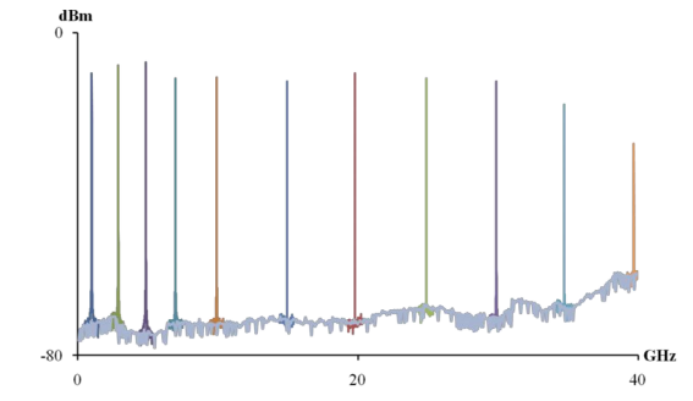

典型外差信號：
通過光電二極管和射頻頻譜分析儀測量的樣品外差信號。
觀察到高CNR。 特征形狀展示。
通過光電接收器的外差信號：
通過光接收器和射頻頻譜分析儀測量的樣本外差信號。
觀察到高CNR。 表現出特征性的形狀。
通過編譯外差信號測量光接收器的頻率響應。
