PSY-201是一種確定性偏振控制器，可生成并保持任何偏振狀態(SOP)，而與輸入SOP無關。它也可以用作偏振監視器。PSY-201將偏振控制器、偏振計和控制算法組合成一個既可用作SOP發生器又可用作偏振分析儀的儀器。
確定性偏振控制器
偏振態合成
偏振態分析儀
PSY-201是一種確定性偏振控制器，可生成并保持任何偏振狀態(SOP)，而與輸入SOP無關。它也可以用作偏振監視器。
產品描述
PSY-201將偏振控制器、偏振計和控制算法組合成一個既可用作SOP發生器又可用作偏振分析儀的儀器。
輸出SOP可以由斯托克斯參數定義，通過手動將SOP調整到龐加萊球上的任何點或通過優化依賴于偏振的度量。找到所需的輸出SOP后，儀器可以針對輸入SOP波動保持輸出SOP。
該儀器具有快捷功能，可為穆勒矩陣計算生成6個不同的SOP（0°、90°、± 45°、RHC和LHC）。
其他偏振控制功能包括編程的SOP軌跡和使用不同加擾模式的可變速率偏振加擾。
禁用內部偏振控制器后，PSY-201可用作在線偏振計，測量輸入光束的瞬時SOP和DOP。
PolaView軟件在龐加萊球或虛擬示波器上顯示輸出SOP。它還具有數據記錄功能，可長期測量多達10億個點的極化變化。
典型應用參考：

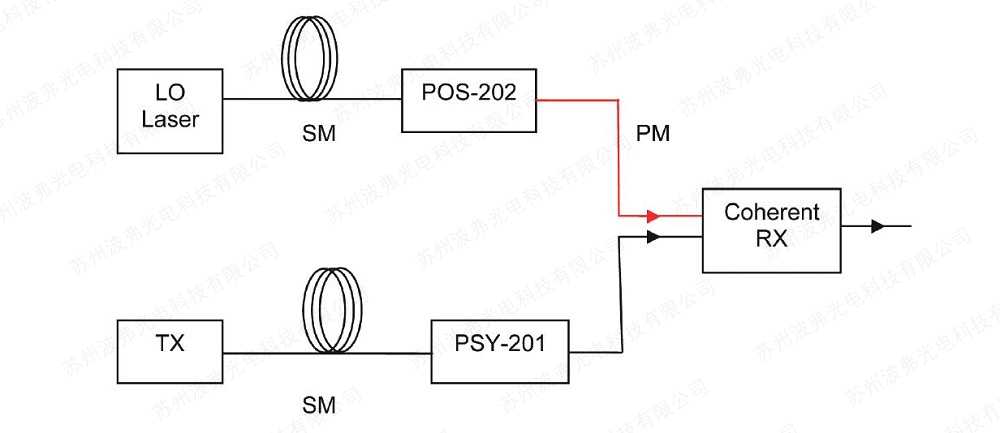

Coherent Receiver Polarization Sensitivity Test
相關說明：
1. 使用偏振穩定器 (POS-202) 鎖定一個接收器輸入（本地振蕩器輸入）的偏振。
2. 使用極化合成器 (PSY-201) 控制另一個接收器輸入的極化，以找到使接收器功率讀數最大化的 SOP。
3. 將 PSY-201 輸出鎖定在該 SOP，以消除 SM 光纖中的偏振波動。 測試接收機性能。
4. 使用 PSY-201 查找或切換到正交 SOP（最小化接收器功率讀數）。
5. 將 PSY-201 輸出鎖定在該 SOP 以消除極化波動。 測試接收機性能。
典型性能參考：
PSY-201典型性能
|
PSY-201 / 參數規格 |
PSY-201-15 |
PSY-201-13 |
|
工作波長范圍 |
1480-1620nm |
1280-1340nm |
|
輸入功率范圍 |
-35dBm to +10dBm |
|
|
模擬帶寬 |
1 MHz |
|
|
掃描速率 |
Up to 4M samples/s |
|
|
生成SOP穩定時間 |
1 ms with stable input SOP |
|
|
生成SOP穩定性（＞-25dBm輸入） |
0.1° (stable input SOP) |
|
|
0.5° (input SOP variation <2π/s) |
||
|
2° (input SOP variation <10π/s) |
||
|
SOP測量不確定度 |
±0.25° after user calibration |
|
|
DOP測量不確定度 |
±2% (factory calibration) |
|
|
±0.5% (user calibration) |
||
|
PER測試范圍 |
0 to 40 dB |
|
|
PER分辨率 |
0.1 dB |
|
|
輸入Stokes參數分辨率 |
0.001 |
|
|
光功率不確定度 |
±0.25 dB |
|
|
插入損耗 |
1.6 dB max. at center wavelength |
|
|
回波損耗 |
55dB (APC connector), 45dB (PC connector) |
|
|
偏振相關損耗PDL |
＜0.25dB |
|
|
偏振模色散PMD |
<0.1 ps |
|
|
光功率損傷閾值 |
300mW |
|
|
工作溫度范圍 |
0℃~40℃ |
|
|
存儲溫度范圍 |
-20℃~60℃ |
|
|
前面板顯示 |
Graphic OLED |
|
|
通訊接口 |
高速USB2.0（30MB/s速率）PolaView 軟件，RS-232,Ethernet，GPIB |
|
|
模擬輸出 |
0-5V最大范圍，用戶自定義，監控電壓DOP,S1,S2,S3，功率或dREF |
|
|
電源 |
100-240VAC, 50-60Hz |
|
|
軟件 |
PolaView? (included) |
|
|
尺寸 |
2U, 19”英寸；14"(L)x8.5"(W)x3.5"(H) |
|
|
參數規格如有更改、恕不另行通知，請聯系蘇州波弗光電相關銷售人員確認。 |
||
備注：損耗規格參考無連接器。除非另有說明，表中列出的規格適用于在23±5°C、功率水平>-25 dBm下的標準1480-1620nm或1280-1340nm操作。
1.對于輸入功率> -10 dBm。 在較低的功率水平下，帶寬可能會因自動增益控制而改變。
產品選型：
| PSY- | 201- | 波長- | 連接器類型 |
| 15=1550nm | FC/APC | ||
| 13=1310nm | FC/PC | ||
| SC/PC | |||
| SC/APC |
